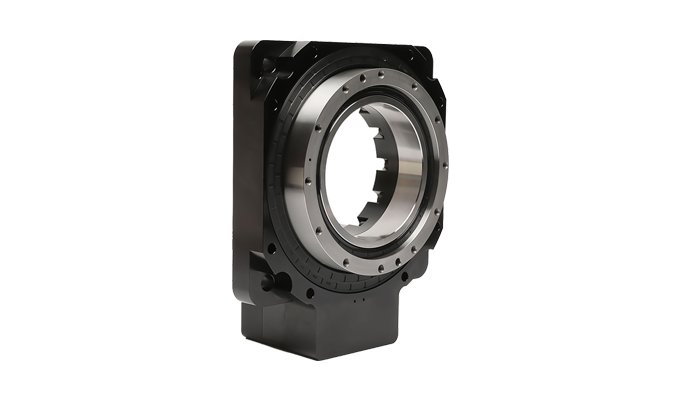

BPHN680中空旋轉平臺
BPHN系列中空旋轉平臺的旋轉盤面可直接鎖固工作物， 旋轉平臺采用中空式設計，中空徑可達Φ250mm（無論配線或配管都十分方便 ），定位精度≤1arcmin，重復定位精度可達±5arcsec。
盤面運轉動作平穩、順暢、定位快速 ，可搭配各廠牌步進或伺服馬達使用
您是否想了解更多？
如需要了解更多CAD數據或3D模型，請直接與我們BUPERMANN聯系：
| 技術參數 | 單位 | BPHN060 | BPHN085 | BPHN110 | BPHN130 | BPHN170 | BPHN200 | BPHN280 | BPHN370 | BPHN450 | BPHN680 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適配馬達 | 50W/100W 交流伺服馬達 42型步進馬達 | 200W/400W 交流伺服馬達 57型步進馬達 | 200W/400W 交流伺服馬達 57/86型步進馬達 | 200W/400W 交流伺服馬達 57/86型步進馬達 | 200W/400W 交流伺服馬達 57/86型步進馬達 | 750W 交流伺服馬達 86型步進馬達 | 1KW/2KW 交流伺服馬達 110型步進馬達 | 1KW/2KW 交流伺服馬達 110型步進馬達 | 3KW/5KW 交流伺服馬達 | 3KW/5KW 交流伺服馬達 | |||||||||||
| 減速比 | 1:5 | 1:10 | 1:5 | 1:10 | 1:5 | 1:10 | 1:10 | 1:18 | 1:10 | 1:10 | 1:18 | 1:10 | 1:18 | 1:10 | 1:10 | 1:10 | |||||
| 容許轉矩 | 5 | 4 | 30 | 20 | 47 | 35 | 52 | 32 | 72 | 90 | 60 | 126 | 100 | 200 | 456 | 300 | |||||
| 轉動慣量 | kg.m2 | 4300*10-6 | 2500*10-6 | 2500*10-6 | 15870*10-6 | 108150*10-6 | 108150*10-6 | 146000*10-6 | 380230*10-6 | 380230*10-6 | 380230*10-6 | ||||||||||
| 容許轉速 | r/min | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | ||||||||||
| 容許慣性載重 | Nm | 8 | 60 | 65 | 72 | 95 | 135 | 350 | 500 | 600 | 600 | ||||||||||
| 容許軸向載重 | N | 260 | 500 | 1650 | 2000 | 3500 | 4000 | 7000 | 15000 | 15000 | 20000 | ||||||||||
| 定位精度 | arcmin | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 1 | 1 | ||||||||||
| 重復定位精度 | arcsec | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 | ||||||||||
| 旋轉平臺臺面偏差 | mm | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | ||||||||||
| 旋轉平臺平行度 | mm | ≤0.01mm | ≤0.01mm | ≤0.01mm | ≤0.01mm | ≤0.01mm | ≤0.01mm | ≤0.01mm | ≤0.01mm | ≤0.02mm | ≤0.01mm | ||||||||||
| 旋轉平臺同心度 | mm | ≤0.01mm | ≤0.01mm | ≤0.01mm | ≤0.01mm | ≤0.01mm | ≤0.01mm | ≤0.01mm | ≤0.01mm | ≤0.02mm | ≤0.01mm | ||||||||||
| 精度壽命 | h | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | 20000 | ||||||||||
| 防護等級 | IP40 | ||||||||||||||||||||
| 重量 | Kg | 0.6 | 1.2 | 2.5 | 2.5 | 6.5 | 8.0 | 19.0 | 45 | 110 | 150 | ||||||||||
行業應用
更多可用的中空旋轉平臺
這是一款中空旋轉平臺附直角轉向器，可以實現電機水平安裝
減速比
10-50
額定扭矩
5-200
定位精度
≤1 arcmin
重復定位精度
≤15 arcsec
負載能力
3-800Kg
這是一款擁有極高精度定位精度和重復定位精度的中空旋轉平臺，重復定位精度≤10arcsec
減速比
5-180
額定扭矩
5-120
定位精度
≤20 arcsec
重復定位精度
≤10 arcsec
負載能力
10-800 Kg
